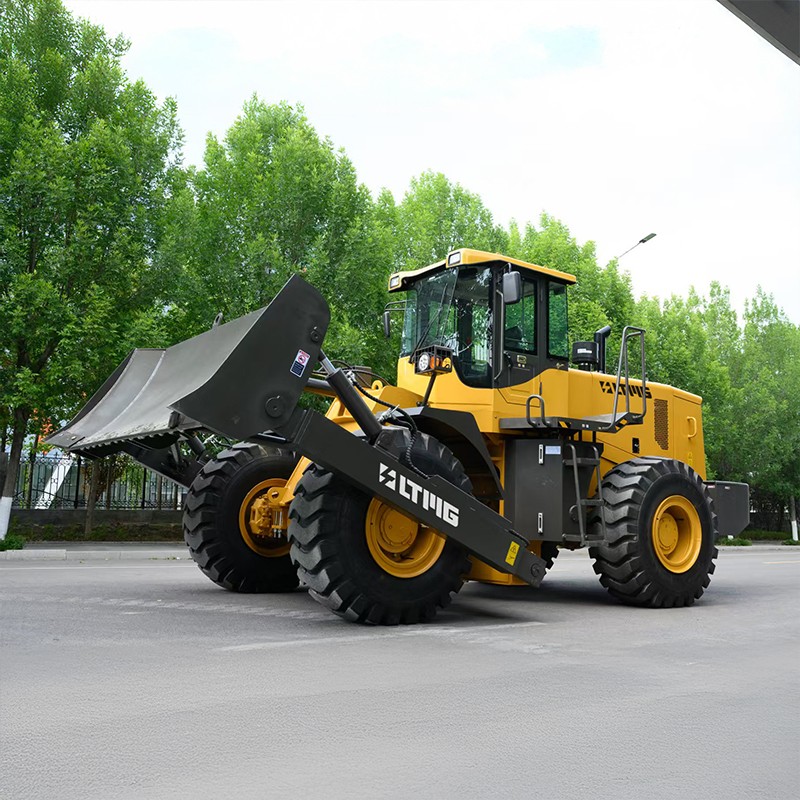

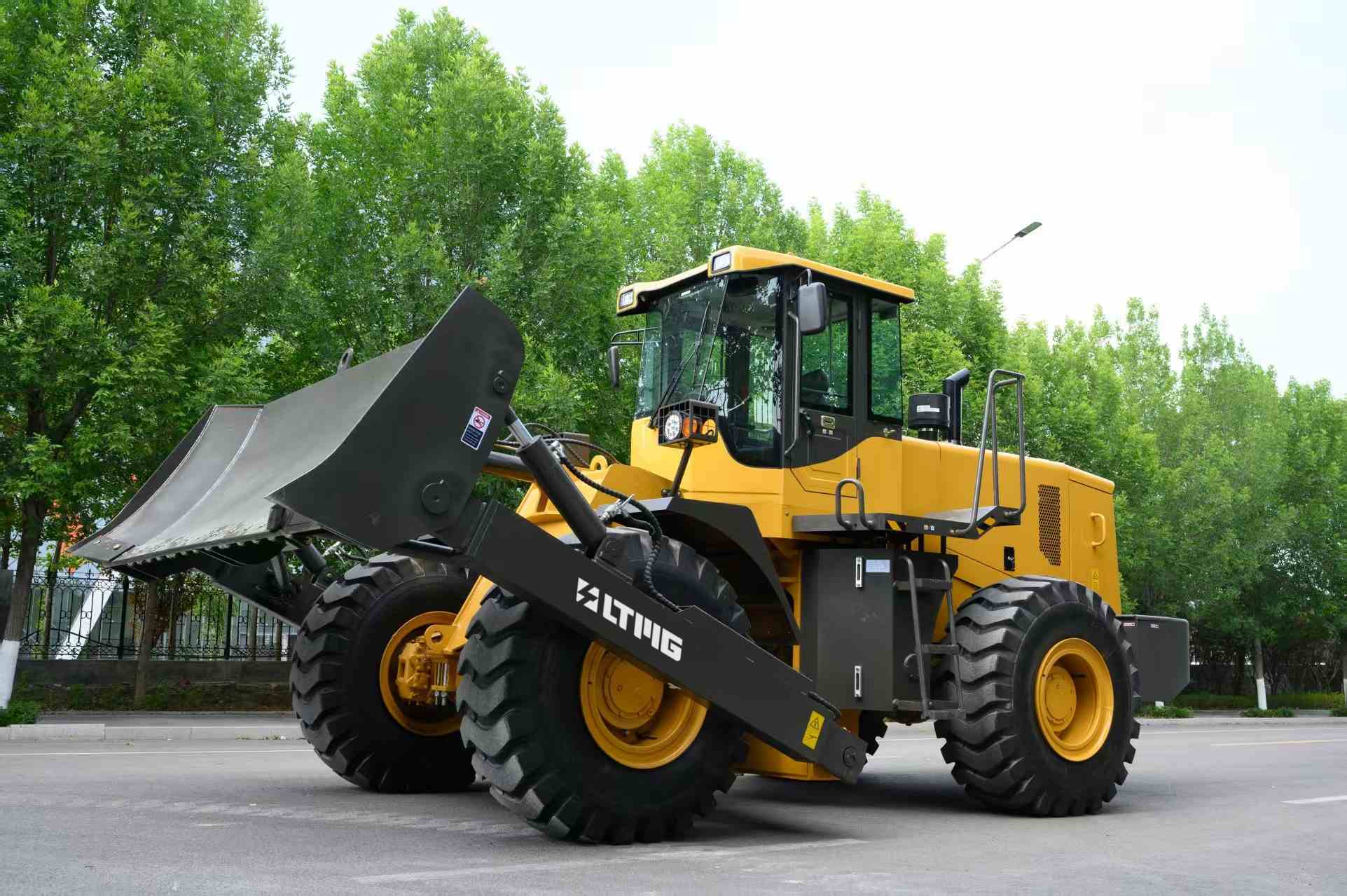

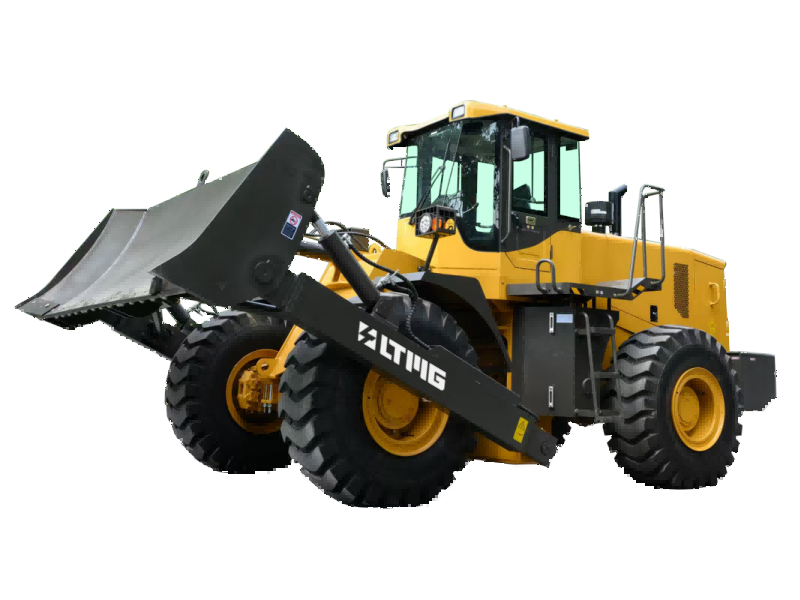

جرافة عجلات ثقيلة بقوة 220 حصان

اسم المعلمة

قيمة

الأبعاد الكلية (مم)

7100*3600*3450

قاعدة العجلات (مم)

3200

مسار العجلة (مم)

2240

ارتفاع شفرة المجرفة (مم)

1000

وزن الآلة كاملة (طن)

15.5

أقصى ارتفاع لرفع شفرة الجرافة

1060

أقصى عمق لشفرة الجرافة (مم)

400

عرض الشفرة

3600 ملم

القدرة على التدرج (°)

25

نموذج المحرك

شتاير WD10G220E22

نمط

شاحن توربيني، عمودي، مبرد بالماء، رباعي الأشواط، حقن مباشر

الطاقة المقدرة

162 كيلو واط

سرعة الدوران المحددة

2100 دورة/دقيقة

أقصى عزم دوران

860 نيوتن متر

الحد الأدنى لمعدل استهلاك الوقود

126 جرام/كيلوواط ساعة

النزوح الكلي

9.726 لتر

وقود

زيت ديزل 0# أو 10#

نموذج جهاز عزم الدوران

هانغتشو أدفانس

نمط

عنصر ثلاثي، مرحلة واحدة

نوع ناقل الحركة

ناقل الحركة الكامل، نوع العمود المضاد

عدد مواضع التروس

2 للأمام و 1 للخلف

أقصى سرعة للسفر

40 كم/ساعة

المحور

فيتشنغ / هوالو

نوع المخفض الرئيسي

ترس مخروطي قوسي، نموذج تخفيض من الدرجة الأولى

نمط الاعتدال على جانب العجلة

كوكبي أحادي المرحلة

حجم الإطار

23.5-25

نمط

نظام توجيه هيدروليكي كامل

الحد الأدنى لنصف قطر الدوران (خارج الدلو)

7268 ملم

أقصى زاوية دوران

35 درجة ±1

تنفيذ نموذج عمل المضخة

CBGJ2080/1010

النزوح

250 لتر/دقيقة

ضغط عمل النظام

20.3 ميجا باسكال

نموذج جهاز التوزيع

دي اف 32

نموذج صمام الطيار

دي جي 5

نظام الفرامل

قرص زيت بمساعدة الهواء على أربع عجلات

فرامل الانتظار

حافر داخلي متوسع للتحكم في القطع بالهواء
